QKT－320A小區種子脫粒機

 使用維護說明書

一、用途及特征：

本機是麥、稻以及谷子、高梁等作物的小區試驗選育良種用的脫粒清選機具。它把種子從其秸桿穎殼等雜質中準確地分離出來，從而得到正確無誤的實驗結果。該機和目前國內外小區種子脫粒機比較，其特征是防混雜性能高，脫粒質量好，總損失少，干濕脫性能穩定，適應作業范圍廣，動力消耗少，生產率高，構造精良，操作容易、舒適、安全、造價合理。適合于各級農科單位，原種場和農業科技戶，良種生產戶使用。

二、主要技術規格及性能指標：

1、主要技術規格：

配用動力：電動機Y100L-61.5千瓦940轉/分電壓380V

配用吹塵器：電動機0.6千瓦風壓500-700毫米水柱。電壓220V

外廓尺寸：（長×寬×高、毫米）1240×1040×1320

整機重量：（公斤）210

喂入方式：人工半喂入。<干脫小麥可全喂入><半喂入即只脫穗不打秸桿>

清機方式：機械、氣流清掃、輔以少量的人工清理。

操作人員：3-4人

滾筒型式：V型弓齒全封閉

長度：（毫米）320

直徑：（毫米）380

轉速：（轉/分）脫小麥550一730

脫稻、400—550

脫谷子高梁400

脫粒出口間隙：（毫米)脫小麥~3-6   脫稻、谷子、高梁~15

脫粒包角：（度）180

凹板形式：園沖孔篩、鋸齒形鑄鐵板

篩孔規格：(毫米）脫麥、稻、高梁10   脫谷子5

揚谷器葉片數：2

寬：(毫米)40~42

直徑:(毫米)314

揚谷器、抽雜風機轉速:(轉/分)脫小麥1070--1400

脫稻780-1070

脫谷子、高梁780

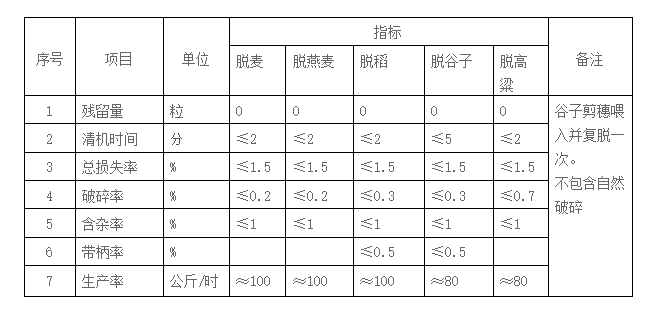

　在小麥、谷子、高粱籽粒含水率15~18%，水稻籽粒含水率18~23%的條件下，其主要性能指標如下表：
